Промежуточное реле

предназначено для установки исполнительных узлов с сетевым напряжением питания.

Самый простой и дешевый вариант изготовления на электромагнитном реле. Все компоненты есть в продаже во многих торгующих организациях.

Диод D3 информирует о сетевом напряжении, при его наличии он светится. Диод D2 сообщает о напряжении управления и загорается только при соответствующей команде, при этом D4 гаснет т. к. шунтируется замкнутыми контактами. Диоды D1,4 защищают от выбросов индуктивных элементов. Это очень простое средство диагностики требующее «копеечных» вложений, позволяющее без дополнительных измерительных приборов проследить работу исполнительных узлов. Но если этого не требуется можно оставить реле P1 и клеммники X1,2.

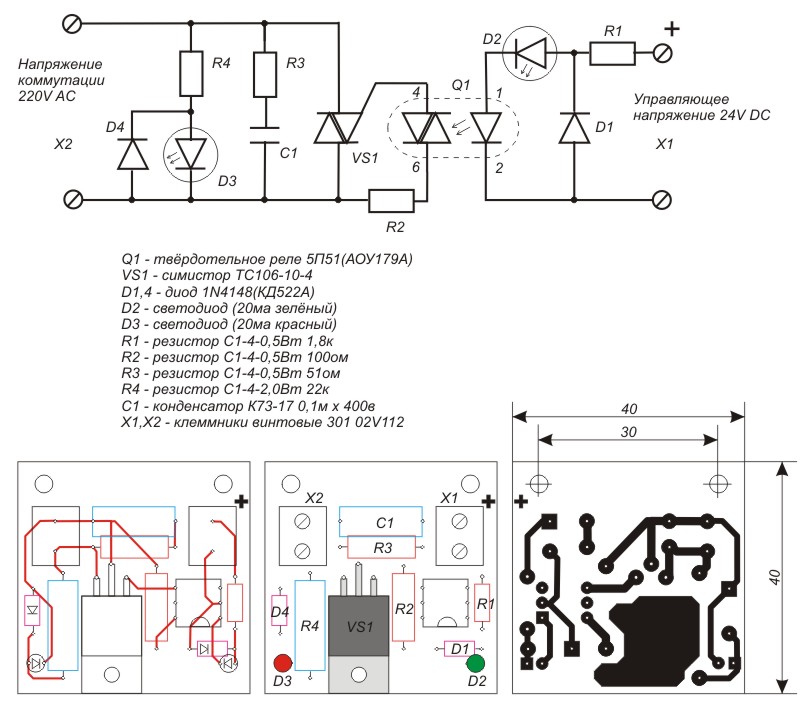

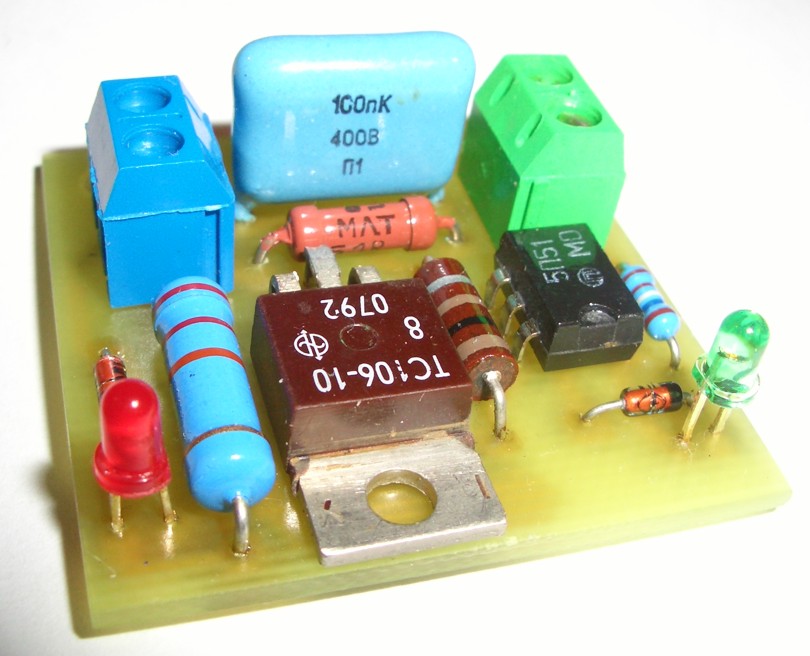

Ещё один вариант, это электронное реле. Все компоненты тоже не редкость. Схема является продолжением. В ней силовой коммутирующий элемент симистор. О назначении диодов сказано выше. Можно упростить и эту схему исключив D1,2,3,4 и R4. Снаббер R3,C1 исключать не следует, это защитная цепочка. R1 тоже необходим, он ограничивает ток через светодиод оптрона.
